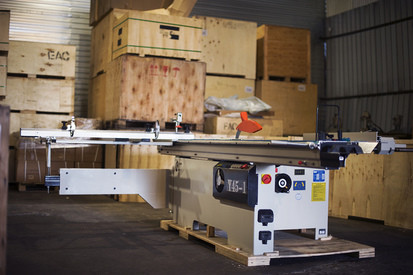

Форматно-раскроечный станок Y45-1

  • Доставка
    До ТК в г. Новосибирске - бесплатно!
  • Каждый наш покупатель получает длительную гарантию на каждое наименование продукции. В течение 12 месяцев наши заказчики имеют право на бесплатное сервисное обслуживание.
    • мы предоставим вам все необходимые консультации по особенностям тех.характеристик оборудования, специфике эксплуатации, периодичности прохождения обслуживания.
    • осуществим предпродажную подготовку техники.
    • выполним гарантийные и постгарантийные ремонтные работы.
    • при необходимости осуществляем выезд на объект заказчика для выполнения сервисных операций на месте.
  • Компания LTT в сфере финансовой аренды оборудования работает с надежными и проверенными партнерами: «Сименс Финанс» и «Европлан».
    Подробнее в разделе Лизинг и Кредит
Технические характеристики
  • Частота вращения основной пилы, об./мин.: 4000, 6000
  • Частота вращения подрезной пилы, об./мин.: 8000
  • Диаметр основной пилы, мм: 300х30
  • Диаметр патрубков аспирации сети, мм: 60
  • Диаметр подрезной пилы, мм: 120 х 20
  • Макс. длина реза, мм: 3170
  • Макс. высота реза, мм: 95
  • Макс. высота реза пилой 300 мм, 45 град.: 55
  • Масса, кг: 680
  • Масса станка в упаковке, кг.: 720
  • Мощность электродвигателя основной пилы, кВт: 5.5
  • Мощность электродвигателя подрезной пилы, кВт: 1.1
  • Размер подвижной каретки, мм: 3200х370
  • Размеры основного стола, мм: 900х650
  • Угол наклона пилы, град.: 0-45
  • Габариты, мм: 3500х3450х900
  • Транспортные габариты, мм: 1 место - 2,1х1,2х1,2; 2 место - 3,3х0,45х0,4
342 485 руб.
4720 $
в наличии
Задать вопрос по товару

Назначение

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

  • Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах;
  • Алюминиевая каретка длиной 3200 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию;
  • Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов;
  • Наклон пильного узла 450 позволяет осуществлять распил заготовки под углом;
  • Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора;
  • Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом;
  • Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила;

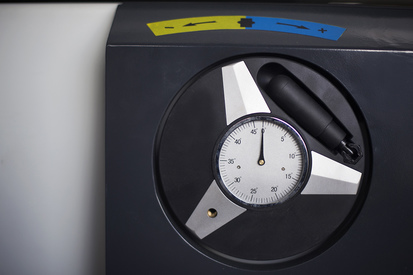

  • Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа;
  • Станок дополнительно оснащен эксцентриковым прижимом для надежной фиксации заготовки;
  • В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.

Технические характеристики

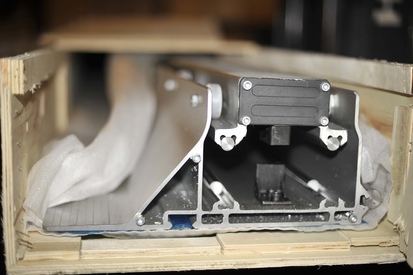

Роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания.

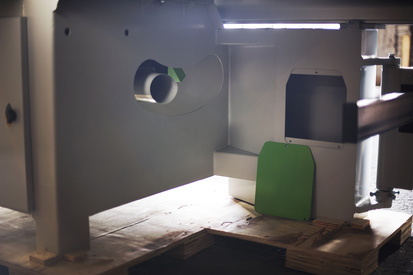

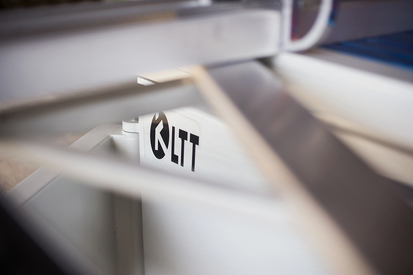

Станина имеет жесткую сварную конструкцию.

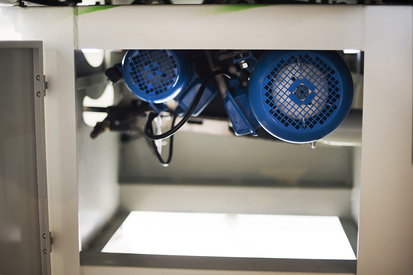

Раздельные мощные приводы на основную и подрезную пилу.
Наклон пильного узла 45 градусов.

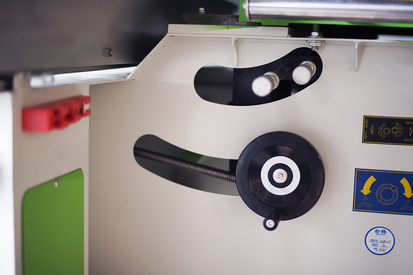

Регулировка основной и подрезной пилы.
Усиленная конструкция форматного стола.

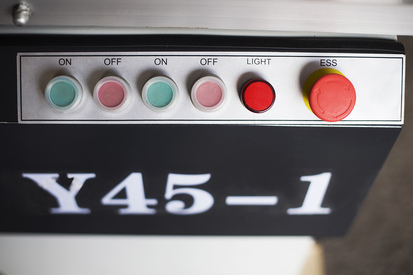

Механическая панель управления проста и лаконична.

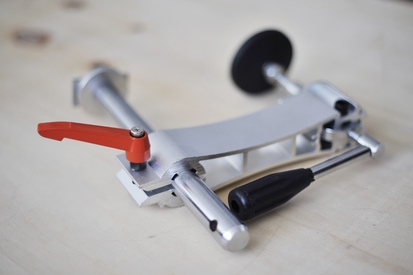

Станок дополнительно оснащен эксцентриковым прижимом для надежной фиксации.

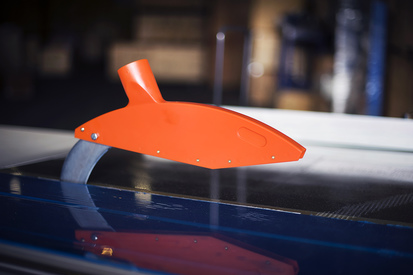

Кожух защиты пилы входит в комплект.
Комплектующие надежно спрятаны в отсек в станине станка.
Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
